4 | Ligne de découpe

Faut-il un alignement, une ligne de découpe ou des signes de découpe dans mon fichier ?

Il faut un alignement en rose. La vidéo d’instructions vous montre comment réaliser celui-ci, les instructions sont reprises ci-après. Il n’y a pas de nécessité de signes de découpe.

Comment réaliser une ligne de découpe (explication courte) :

• Pour choisir la forme, allez dans Fenêtre > Barres d'outils > Avancé.
• Sélectionnez l'outil (1) Rectangle ou (2) Stylo (pour d'autres formes), ou sélectionnez un objet vectoriel existant et créez une forme.
• IMPORTANT: Sélectionnez la forme créée et attribuez-lui la couleur de contour (3) "découpe".
• Choississez Fenêtre > Ligne > Épaisseur > Créez l'épaisseur 0,2 mm (0,567 pt.).
• Choississez Fenêtre > Caractéristiques > Surimpression de ligne.

Suivez les points 1 à 4 de l'explication détaillée à partir de cette courte explication :

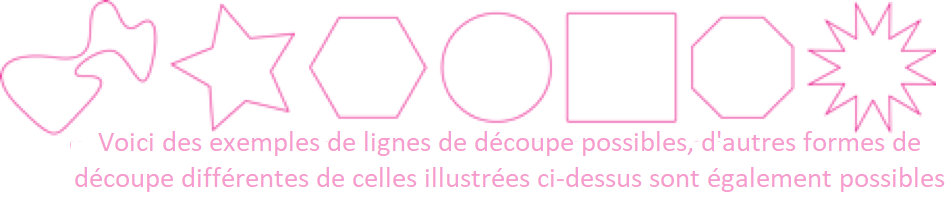

Vos étiquettes peuvent être découpées dans n'importe quelle forme souhaitée car nous utilisons une découpe au laser et non des matrices de découpe. Notez que la taille nette de votre étiquette doit être la même que la taille de commande.

(1) Utiliser l'outil Rectangle :

• Sélectionnez l'outil Rectangle et cliquez à l'endroit où vous souhaitez placer le carré/rectangle. Indiquez la largeur et la hauteur, puis cliquez sur OK.
• Pour des angles arrondis : allez dans Fenêtre > Transformation.
• Sélectionnez 'propriétés ou caractéristiques du rectangle' pour le type d'angle et changez le rayon de l'angle à 2mm (les quatre chiffres en bas).

(2)  Utilisez l'outil Stylo :

• liquez sur l'outil Stylo à l'endroit où la découpe doit commencer.
• Cliquez toujours pour réaliser l'objet dans la ligne de découpe.
• Maintenez le bouton de la souris enfoncé et faites glisser pour créer une courbe.
• Terminez en cliquant à nouveau à l'endroit où vous avez commencé.

(3) Créez une nouvelle couleur de support (d'appui) :

• Choisissez Fenêtre > Echantillons (ou Nuancier).
• Choisissez = (en haut à droite) > Nouvelle nuance / nouvel échantillon
• Modifiez le nom de la nuance en : découpe
• Modifiez le type de couleur en : Couleur de support / couleur d'appui.
• Modifiez CMYK en : C0, M100, Y0, K0.
• Appuyez sur OK.

Les coins arrondis

Le rayon standard pour les coins arrondis est de 2 mm. Mentionnez dans les commentaires si vous souhaitez des dimensions différentes et quel diamètre vous préférez. L'avantage de cet arrondi est que les étiquettes restent mieux en place sur le rouleau et adhèrent mieux à la surface.

Il est possible dans certains cas de produire une ligne de perforation sur votre étiquette. Contactez-nous pour plus d'informations. Une ligne de perforation est conçue de la même manière qu'une ligne de découpe, mais elle est interrompue.
